1.Сировина ГГ појачало; Финални производ:
Сировина ГГ појачало; Формулација | Пост-потрошачки ПЕ филм |
Финал Продуцт ГГ амп; Излазни капацитет | 400Кг / х |
Опис финалног производа | 1. Влага: мак 8% 2. ПЕ филм грануле |
2. Услов рада:
Складиште / радионица | Димензија (М * М * М): 15 (Д) × 5 (Ш) × 3 (В); Ако је радионица мала, окрените машину. |
Напајање ГГ појачало; Снага инсталације | 3-фазни, 380 В, 50 Хз; (уради као захтев купца ГГ # 39;) |
Жица / каблови (обезбедити купац) | Жице / каблови од напајања до управљачког ормана ове производне линије; све електричне каблове од управљачког ормана до сваке машине. |
Црево / цев за довод воде (обезбедити купац) | Снабдевање водом машина и базена |
3. Потрошња енергије:
Снага инсталације | 285Кв (Стварна потрошња 200Кв) |
Снабдевање водом | Потрошња: ~ 3 тоне на сат рециклирања воде. Притисак: 0.6Мпа |
Радна снага | 2 особе |
Појасни транспортер
Храњење дробљеним филмом
1.Метод транспорта: Траком
2. Снага мотора: 2.2кв
3. Дужина рада: 4000 мм
4. Ширина траке: 600мм
5.Брзина транспорта: 1-10м / мин
6.Тежина: 250кг
7.Димензија: 3000 к 500к1500мм
8.Сировина: Угљенични челик
Цомпацтор
Компактор филма
1. Снага мотора: АЦ 75Кв
2. Снага мотора за хлађење ваздуха: 1,5Кв
3.Ротирајући нож: 9 ком.
4. Фиксни нож: 6 ком.
5.Сировина: нерђајући челик
СЈ120 / 33 Једноструки екструдер
Екструдер са једним вијком
1. Пречник вијка: 120мм
2. Вијак Л / Д: 33: 1
3. Материјал завртња: 38ЦрМоА1А
4. Брзина ротације: 10-150 о / мин
5.Моторска снага: АЦ 110Кв
6. Снага грејања: 47Кв
7. Вентилатор за хлађење: 0,25Кв * 5
8.Димензија: 5200 * 1400 * 2500мм
Хидрална размена екрана
Хидраулични измењивач сита
1.Моторска снага: 2.2кв
2. Хидраулична станица 10Литре
СЈ120 / 10 екструдер са једним вијком
Екструдер са једним вијком
1. Пречник вијка: 120мм
2. Вијак Л / Д: 10: 1
3. Материјал завртња: 38ЦрМоА1А
4. Брзина ротације: 10-150 о / мин
5.Моторска снага: АЦ 37Кв
6. Снага грејања: 20Кв
Систем за сечење воденог прстена
Филмске грануле
1. Снага мотора: 1,5Кв
2. Лопатица пелета: СКД-ИИ
3. Снага пумпе: 4Кв
Центрифугална машина за одвод воде
Одводњавање
1. Снага мотора: 3Кв
2. Брзина ротације: 1500 о / мин
3.Димензија: 1350 * 1000 * 2150мм
4.Материјал: нерђајући челик

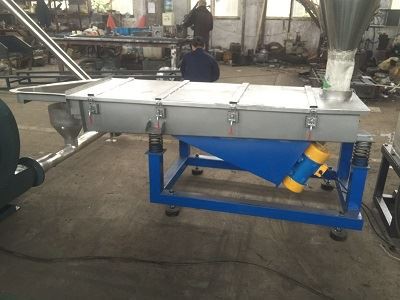

Заслон вибрације
Заслон вибрације
1.Материјал: Двослојна мрежа од нерђајућег челика
2. Снага мотора: 0,22Кв * 2
Ваздушни транспортер
Пелет за транспорт
1. Снага мотора: 4Кв
2.Материјал: нерђајући челик
Ормар за инструменте
Опис:
1. Усвајање ГГ куот; Омрон ГГ куот; увезени инструмент за контролу температуре, контрола радне температуре сваког одељка главног цилиндра је двоканална ПИД контрола
2. Главни мотор усваја ГГ; Схангхаи Руијиан ГГ; претварач фреквенције, а мотор за храњење и мотор за пелетирање прихватају ГГ „Схангхаи Руијиан ГГ“; претварач фреквенције за контролу брзине.
3. Приказ и заштита притиска у глави
4. Француски Сцхнеидер АЦ контактор, сензор притиска итд.
5. Функције аутоматског закључавања и аларма укључују: аларм када је главни мотор прекомерно струјан и преоптерећен и када је глава машине под превеликим притиском, а цео поступак је заштићен да се заустави; притисак уља, функција самозакључавања температуре материјала и уређај за аутоматско искључивање
6. Нема везе између ормара са инструментима и домаћина
Главне машине линија гранула:
| Ставка бр. | Назив производа | Количина | Снага |
| 1 | Тракасти транспортер | 1 комплет | 2.2кВ |
| 2 | Φ100 / 28једном вијчани екструдер | 1 комплет | 132кВ |
| 3 | Цомпацторр | 1 комплет | 90кВ |
| 4 | Хидраулични систем замене сита | 1 комплет | 2.2кВ |
| 5 | Φ100 / 10 екструдер са једним вијком | 1 комплет | 55кВ |
| 6 | Хидраулични систем замене сита | 1 комплет | 2.2кВ |
| 7 | Систем за сечење челика са воденим прстеном | 1 комплет | 2.2кВ |
| 8 | слот за воду | 1 комплет | --- |
| 9 | Центрифугална сушара | 1 комплет | 7,5кВ |
| 10 | Вибрација | 1 комплет | 2 * 0,22кВ |
| 11 | Систем преноса ветра | 1 комплет | 4кВ |
| 12 | СторагеСило | 1 комплет | --- |
| 13 | Електрична контролна кутија | 1 комплет | --- |
Изглед машине:
1.Тракасти транспортер
2.Цомпацтор
3.Сингле машина за екструдер
4.Хидраулични испух за екран
5. машина за екструдер са једним вијком
6.Хидраулични испух за екран
7. Вертикални водени прстенсистем за сечење челика
8.Слот за воду
9.Центрифугална сушара
10.Вибрација
Лист са подацима о главним параметрима:
Модел | Пречник вијка (мм) | L/D | Капацитет (кг / х) | Снага главног мотора (кв) | снага компактора (кв) | Дужина линије (м) |
ПП / ПЕ-85 | 85 | 25-33 | 200-250 | 75 | 55 | 10 |
ПП / ПЕ-100 | 100 | 25-33 | 250-300 | 90 | 55 | 12 |
ПП / ПЕ-120 | 120 | 25-33 | 350-400 | 110 | 90 | 15 |
ПП / ПЕ-130 | 140 | 25-33 | 400-500 | 132 | 110 | 18 |
ПП / ПЕ-160 | 160 | 25-33 | 600-800 | 160 | 110 | 20 |
ПП / ПЕ-180 | 180 | 25-33 | 600-800 | 250 | 132 | 26 |
